德国菲尼克斯热电阻测量变送器MINI MCR-SL-PT100-UI-NC订货号2864273

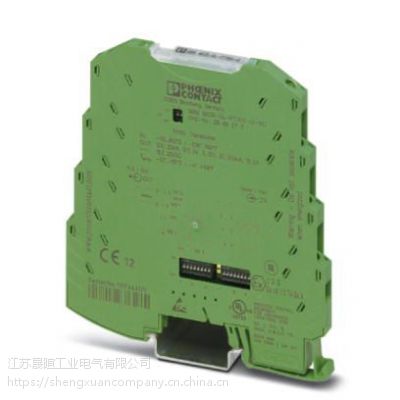

热电阻测量变送器 - MINI MCR-SL-PT100-UI-NC - 2864273

MCR温度变送器，用于Pt 100温度传感器，通过DIP开关组态，螺钉接线，未预组态

产品描述

厚度为6.2 mm的MINI MCR-SL-PT100-UI...是可组态的3端隔离温度测量变送器。 适用于根据IEC 60751，采用2，3和4线连接技术连接Pt 100热电阻。

在输出侧，可提供标准模拟量信号 0...20 mA、4...20 mA、0...10 V、0...5 V、1...5V 、10...0 V、20...0 mA或 20...4mA，均为电气隔离。

模块外壳侧面的DIP开关可以进行参数设置：

- 连接技术

- 待测温度范围

- 以及输出信号

- 故障评估类型

电源（19.2 V DC到30 V DC）可由模块上的接线端子提供，也可由DIN导轨连接器提供。

优势

底部桥接供电（TBUS）

2、3、4线制Pt 100传感器符合IEC 60751

通过诊断LED和模拟量信号显示错误信号

输入和输出信号可用DIP开关进行组态

高度紧凑型温度变送器，用于电位信号的电气隔离，转换，放大和滤波，以创建标准模拟量信号

3端隔离

用于创建标准信号的Pt 100信号

-150°C ... +850°C的温度测量范围

 标志 标志 标志

关键商业数据

Orderkey 2864273

包装单位 1 STK

Sales key CK1221 -

目录页 页 105 (C_7_2015)

GTIN 4017918956561

单件重量（不含包装） 99.200 g

注意

使用限制 EMC：A类产品，参见下载区内的制造商声明

返回顶部

尺寸

宽度 6.2 mm

高度 93.1 mm

深度 102.5 mm

返回顶部

环境条件

环境温度（运行） -20 °C ... 65 °C

环境温度（存放/运输） -40 °C ... 85 °C

返回顶部

输入数据

可配置／可编程 是

可用的传感器类型（RTD） Pt 100（IEC 60751/EN 60751）

传感器输入电流 1 mA (常数)

连接系统 2，3，4线

返回顶部

输出数据

输出数量 1

可配置／可编程 是，未组态

电压输出信号 0 V ... 10 V

10 V ... 0 V

0 V ... 5 V

1 V ... 5 V

电流输出信号 0 mA ... 20 mA

4 mA ... 20 mA

20 mA ... 0 mA

20 mA ... 4 mA

输出电压 大约 12.5 V

输出电流 23 mA

短路电流 大约 10 mA

负载/输出负载电压输出 ≥ 10 kΩ

负载/输出负载电流输出 <500 Ω (当20 mA时)

波动 <20 mVSS (10 kΩ时)

<20 mVSS (500 Ω时)

返回顶部

电源

额定供电电压 24 V DC

电源电压范围 19.2 V DC ... 30 V DC (DIN导轨总线连接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，订货号2869728）可用来桥接电源。可以卡接到符合EN60715标准的35 mm DIN导轨）上)

电流耗量 <21 mA (24 V DC)

功耗 <500 mW

返回顶部

接线数据

连接方式 螺钉连接

刚性导线最小横截面 0.2 mm?

刚性导线横截面 2.5 mm?

最小导线横截面AWG 26

导线横截面AWG 12

柔性导线最小横截面 0.2 mm?

柔性导线横截面 2.5 mm?

剥线长度 12 mm

螺纹 M3

返回顶部

概述

通道数目 1

设定量程的传输故障 ((100 K / 设定测量温度范围 [K]) + 0.1)%

满量程传输故障 ≤ 0.2 %

温度系数 <0.02 %/K

保护电路 瞬态保护

电气隔离 符合EN 61010的基础隔离

过电压等级 II

污染等级 2

额定绝缘电压 50 V AC/DC

测试电压，输入／输出／电源 1.5 kV (50Hz，1min)

电磁兼容性 符合电磁兼容指令

发射干扰 EN 61000-6-4

抗噪音 EN 61000-6-2 受到干扰时，那有可能是最小的偏差。

颜色 绿色

外壳材料 PBT

安装位置 任意

组装说明 T型连接器为模块进行桥接供电。可以卡接到符合EN 60715标准的35 mmDIN导轨上。

符合性 符合 CE 标准

ATEX ? II 3 G Ex nA IIC T4 Gc X

UL，美国／加拿大 UL 508认证

Class I, Div. 2, Groups A, B, C, D T5

GL GL EMC 2 D

铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 2

铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 2

铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 2

返回顶部

EMC 数据

名称 电磁RF场

标准/规程 EN 61000-4-3

测量范围最终值的典型偏差 10 %

名称 快速瞬变（脉冲串）

标准/规程 EN 61000-4-4

测量范围最终值的典型偏差 10 %

名称 传导干扰

标准/规程 EN 61000-4-6

测量范围最终值的典型偏差 10 %

返回顶部

标准和规范

电磁兼容性 符合电磁兼容指令

发射干扰 EN 61000-6-4

连接符合标准 CUL

标准/规程 EN 61000-4-2

名称 电磁RF场

标准/规程 EN 61000-4-3

EN 61000-4-4

EN 61000-4-5

名称 传导干扰

标准/规程 EN 61000-4-6

电气隔离 符合EN 61010的基础隔离

符合性 符合 CE 标准

ATEX ? II 3 G Ex nA IIC T4 Gc X

UL，美国／加拿大 UL 508认证

Class I, Div. 2, Groups A, B, C, D T5

GL GL EMC 2 D

铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 2

铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 2

铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 2

返回顶部

Environmental Product Compliance

China RoHS 环保使用期限 = 50

更多有害物质的详情，请参考“下载区”内的“制造商声明”

返回顶部

分类

eCl@ss

eCl@ss 4.0 27210120

eCl@ss 4.1 27210120

eCl@ss 5.0 27210120

eCl@ss 5.1 27200200

eCl@ss 6.0 27200200

eCl@ss 7.0 27200206

eCl@ss 8.0 27200206

eCl@ss 9.0 27210129

返回顶部

ETIM

ETIM 2.0 EC001446

ETIM 3.0 EC001446

ETIM 4.0 EC001446

ETIM 5.0 EC001446

ETIM 6.0 EC002919

返回顶部

UNSPSC

UNSPSC 6.01 30211506

UNSPSC 7.0901 39121008

UNSPSC 11 39121008

UNSPSC 12.01 39121008

UNSPSC 13.2 41112105
