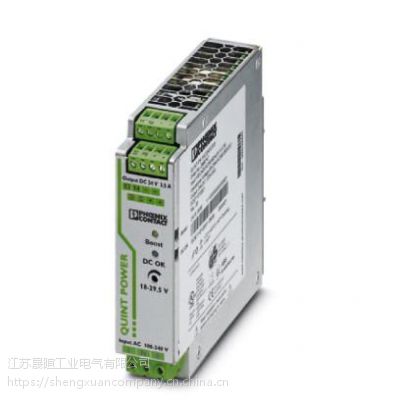

供应德国菲尼克电源 QUINT-PS/1AC/24DC/ 3.5 订货号2866747

电源 - QUINT-PS/1AC/24DC/ 3.5 - 2866747

用于DIN导轨安装的QUINT POWER电源，初级开关模式，采用SFB技术（选择性熔断技术），输入：1相，输出：24 V DC/3.5 A

产品描述

提供化功能性的QUINT POWER电源

QUINT POWER断路器可在六倍于额定电流时以热磁方式快速脱扣，从而提供选择性系统保护并可以节省成本费用。通过预防性功能监控可以确保极高的系统有效性，因为它在故障发生前便可以发出临界运行状态报告。

通过静态功率储备POWER BOOST，能可靠地启动重负载。可调电压可覆盖5 V DC ... 56 V DC之间的所有范围。

优势

通过静态POWER BOOST功率裕度，可持久提供高达额定电流1.5倍的电流，因此能可靠地启动大型负载

带动态功率裕度SFB（选择性熔断）技术的标准断路器快速触发，最多为6次，额定电流为12 ms

用于的系统可用性IQ技术可确保的系统可靠性。

预防性功能监控

 标志 标志 标志

关键商业数据

Orderkey 2866747

包装单位 1 STK

Sales key CMPQ13 -

目录页 页 210 (C_4_2017)

GTIN 4046356113779

单件重量（不含包装） 500.000 g

尺寸

宽度 32 mm

高度 130 mm

深度 125 mm

备用端子宽度 122 mm

备用端子高度 130 mm

备用装配视图 35 mm

返回顶部

环境条件

保护等级 IP20

环境温度（运行） -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K)

环境温度（存放/运输） -40 °C ... 85 °C

允许的相对湿度（操作） ≤ 95 % (25°C时，无冷凝)

气候等级 3K3（符合EN 60721标准）

污染等级 2

安装高度 5000 m

返回顶部

输入数据

额定输入电压范围 100 V AC ... 240 V AC

输入电压范围 85 V AC ... 264 V AC

90 V DC ... 350 V DC

介电强度 300 V AC

AC频率范围 45 Hz ... 65 Hz

DC频率范围 0 Hz

PE放电电流 <3.5 mA

电耗量 1.4 A (120 V AC)

0.8 A (230 V AC)

0.9 A (110 V DC)

0.4 A (220 V DC)

额定功耗 180 VA

冲击电涌电流 <20 A (典型)

电源缓冲 典型值 20 ms (120 V AC)

典型值 80 ms (230 V AC)

输入熔断器 5 A (慢熔断，内部)

选择合适的保险丝 6 A ... 20 A (AC: 特性B、C、D、K)

保护名称 瞬态电涌保护

保护电路/组件 压敏电阻

返回顶部

输出数据

额定输出电压 24 V DC ±1 %

输出电压（USet）的设置范围 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制)

额定输出电流（IN） 3.5 A (-25 °C ... 60 °C, UOUT = 24 V DC)

POWER BOOST (IBoost) 4 A (-25°C ... 40°C恒定，UOUT = 24 V DC )

选择性熔断 (ISFB) 15 A (12毫秒)

衰减 60 °C ... 70 °C (2.5%/K)

并连 是，用于冗余和增加容量

串连 是

反馈电阻 35 V DC

输出端电涌电压保护 <35 V DC

控制偏差 <1 % (负载的变化，静态10 % ... 90 %)

<2 % (负载的变化，动态10 % ... 90 %)

<0.1 % (输入电压的变化范围为±10 %)

残波 <50 mVSS (额定值)

输出功率 84 W

典型响应时间 <0.05 s

空转功耗 3.5 W

额定负载功率损耗 11 W

返回顶部

概述

净重 0.5 kg

工作电压显示 绿色LED

效率 > 88 % (230V AC和额定值)

绝缘电压输入／输出 4 kV AC (类型测试)

2 kV AC (常规测试)

绝缘电压输入／PE 3.5 kV AC (类型测试)

2 kV AC (常规测试)

绝缘电压输出／PE 500 V DC (常规测试)

保护等级 I

IP20

MTBF (IEC 61709, SN 29500) > 1433000 h (25 °C)

> 820000 h (40 °C)

> 360000 h (60 °C)

安装位置 水平DIN导轨NS35，EN60715

组装说明 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离15 mm，垂直间距50 mm

可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm

返回顶部

连接数据，输入

连接方式 可插拔螺钉连接

刚性导线最小横截面 0.2 mm?

刚性导线横截面 2.5 mm?

柔性导线最小横截面 0.2 mm?

柔性导线横截面 2.5 mm?

最小导线横截面AWG 20

导线横截面AWG 12

剥线长度 7 mm

螺纹 M3

返回顶部

连接数据，输出

连接方式 可插拔螺钉连接

刚性导线最小横截面 0.2 mm?

刚性导线横截面 2.5 mm?

柔性导线最小横截面 0.2 mm?

柔性导线横截面 2.5 mm?

最小导线横截面AWG 20

导线横截面AWG 12

剥线长度 7 mm

螺纹 M3

返回顶部

信号显示的连接数据

刚性导线最小横截面 0.2 mm?

刚性导线横截面 2.5 mm?

柔性导线最小横截面 0.2 mm?

柔性导线横截面 2.5 mm?

最小导线横截面AWG 20

导线横截面AWG 12

螺纹 M3

返回顶部

标准和规范

电磁兼容性 符合2014/30/EU电磁兼容指令

发射干扰 EN 55011 (EN 55022)

抗干扰 EN 61000-6-2:2005

连接符合标准 CSA

标准/规程 EN 61000-4-2

触点放电 4 kV (强度测试2)

标准/规程 EN 61000-4-3

频率范围 80 MHz ... 1 GHz

测试场强 10 V/m (强度测试 3)

频率范围 1.4 GHz ... 2 GHz

测试场强 3 V/m (强度测试2)

标准/规程 EN 61000-4-4

备注 标准 B

标准/规程 EN 61000-6-3

EN 61000-4-6

频率范围 0.15 MHz ... 80 MHz

电压 10 V (强度测试 3)

低压指令 符合LV 条例2006/95/EC

标准——电气安全 IEC 60950-1/VDE 0805 (SELV)

标准——电源安装中所用的电子设备以及在电源安装中电子设备的组装 EN 50178/VDE 0160 (PELV)

标准——安全***电压 IEC 60950-1 (SELV) 和 EN 60204-1 (PELV)

标准——安全绝缘 DIN VDE 0100-410

标准——防止冲击电流，电气设备中保护性隔离的基本要求 EN 50178

标准——主协波电流限值 EN 61000-3-2

标准 - 设备安全 BG （设计测试）

标准——用于医疗的认证 IEC 60601-1，2 x MOOP

造船工业许可 DNV GL (EMC A), ABS, LR, RINA, NK, BV

UL认证 UL，UL 508

UL/C-UL认证UL 60950-1

UL ANSI/ISA-12.12.01 ***，Ⅱ类，A，B，C，D组（危险区域）

DeviceNet认证 DeviceNet? 电源一致性测试

电击 18 ms，30g，在每个空间方向（符合IEC 60068-2-27）

振动（操作） <15 Hz， 振幅±2.5 mm （符合IEC 60068-2-6）

15 Hz ... 150 Hz、2.3g、90 min。

认证——适用于半导体工业的需求，符合干线压降 SEMI F47-0706 一致性证书

信息技术设备 - 安全（CB认证体系） CB认证

轨道应用 EN 50121-4

电涌电压类别 (EN 62477-1) III

返回顶部

Environmental Product Compliance

REACh SVHC Lead 7439-92-1

China RoHS 环保使用期限 = 25；

更多有害物质的详情，请参考“下载区”内的“制造商声明”

返回顶部

分类

eCl@ss

eCl@ss 4.0 27040702

eCl@ss 4.1 27040702

eCl@ss 5.0 27242213

eCl@ss 5.1 27242200

eCl@ss 6.0 27049000

eCl@ss 7.0 27049002

eCl@ss 8.0 27049002

eCl@ss 9.0 27040701

返回顶部

ETIM

ETIM 2.0 EC001039

ETIM 3.0 EC001039

ETIM 4.0 EC000599

ETIM 5.0 EC002540

ETIM 6.0 EC002540

返回顶部

UNSPSC

UNSPSC 6.01 30211502

UNSPSC 7.0901 39121004

UNSPSC 11 39121004

UNSPSC 12.01 39121004

UNSPSC 13.2 39121004
